一烘一燒并列式隧道窯陶瓷纖維平吊頂施工前

隧道窯平吊頂包括直線窯平吊頂與并列式窯平吊頂，兩者均是采用陶瓷纖維平吊頂方式對隧道窯窯頂進行保溫施工，做成輕質隧道窯耐火纖維爐襯。

直線窯是烘干段與焙燒段在一條線上；

　　并列窯是烘干段與焙燒段并列分開，有一烘一燒、一烘兩燒、兩烘兩燒、兩烘三燒等。

　　每隔一定時間推車機將裝有磚坯的窯車，從窯前端推入窯內。磚坯入窯后開始被煙氣預熱，隨著窯車向燒成帶移動加熱至規定的最高溫度并經一定時間保溫，制品即可燒成，燒成制品經冷卻帶冷卻后出窯。

隧道窯窯頂硅酸鋁保溫結構：

　　直線窯和并列窯都是耐火磚+紅磚砌筑墻體，窯頂采用全纖維平吊頂保溫爐襯。

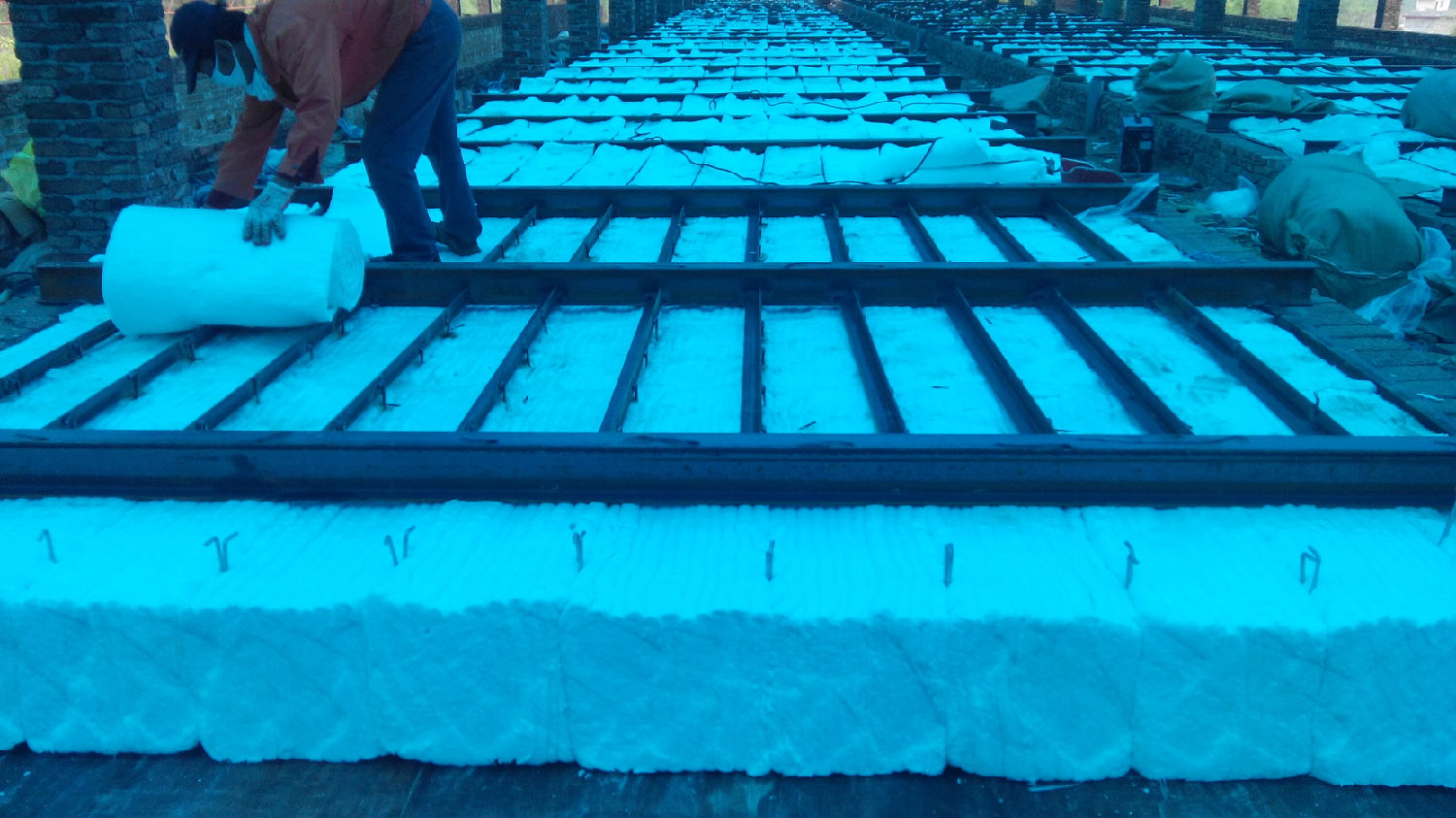

隧道窯平吊頂高溫區陶瓷纖維保溫：（燒成帶）

　　溫度區間：950℃-1150℃（通常情況不會(huì )達到1150℃）；

　　保溫厚度：300mm折疊塊（補償毯加強密封）+兩層30mm厚毯子折疊壓縮至50mm厚做平鋪毯 + 3mm表面固化劑；

　　材質選擇：高鋁陶瓷纖維折疊塊+標準陶瓷纖維毯。

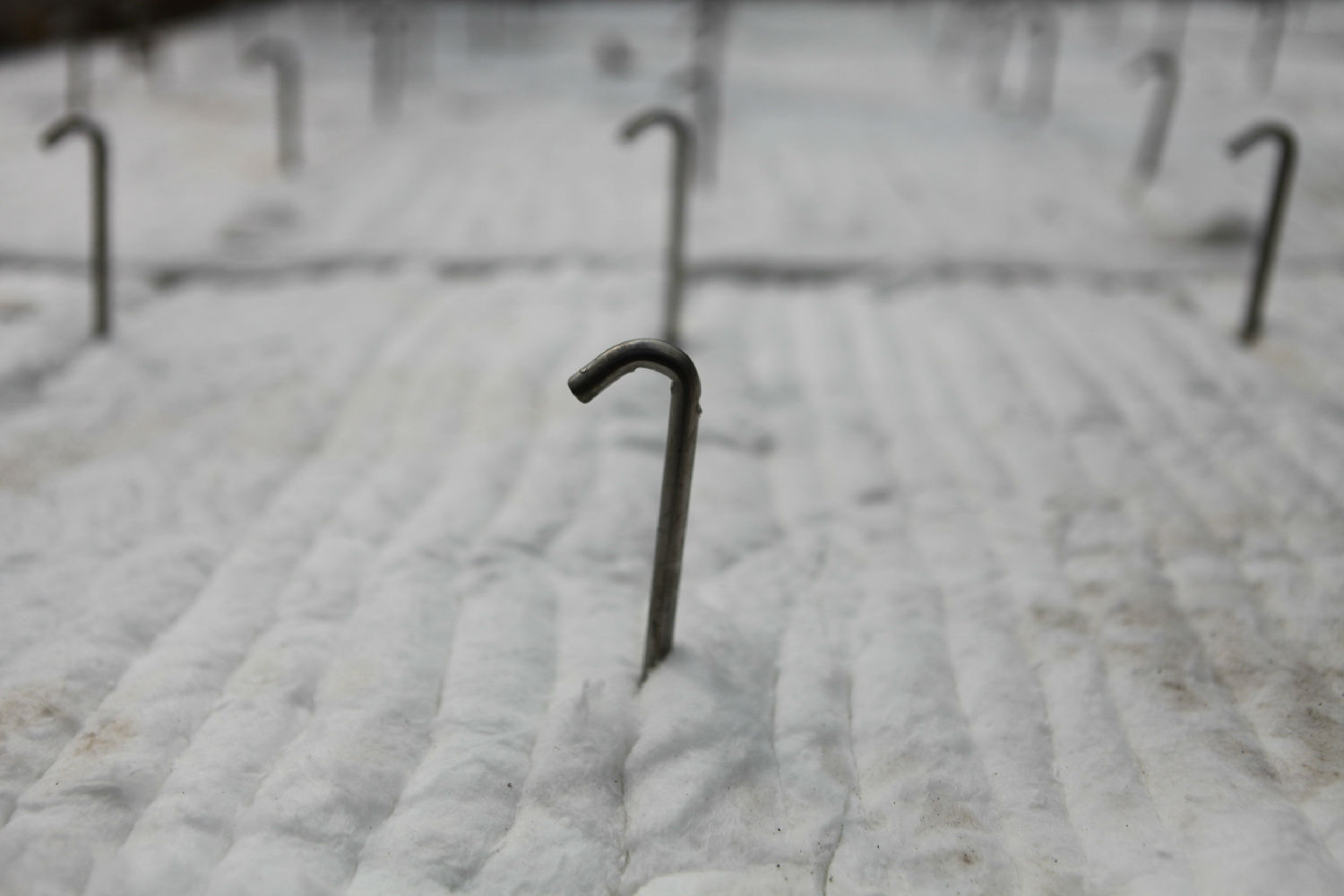

　　錨固件：S304“T+L”錨固件

隧道窯平吊頂低溫區陶瓷纖維保溫：（預熱帶和冷卻帶）

　　溫度區間：300℃-950℃；

　　保溫厚度：250mm硅酸鋁纖維折疊塊（補償毯加強密封）+ 30/50mm平鋪毯 + 3mm表面固化劑；

　　材質選擇：標準陶瓷纖維折疊塊+標準陶瓷纖維毯。

　　錨固件：S304“T+L”錨固件

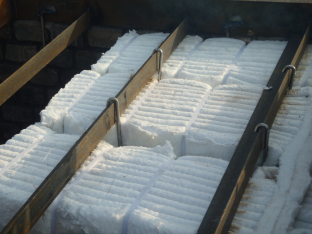

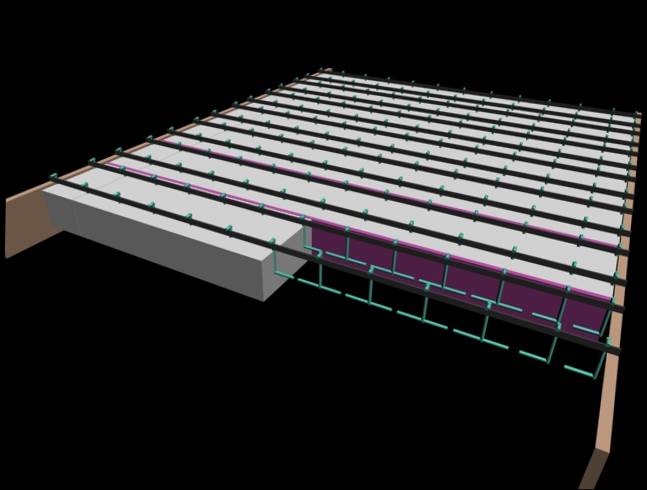

● 大塊四周抱掛結構，隧道窯窯頂整體性更強，隔熱效果更佳；

● “T+L”吊掛組合，人為干擾因素更少；

● 多點錨固，更加安全可靠；

● 直觀、檢修方便，減少安全隱患；

● 安裝效率更高，縮短建窯周期；

● 施工平臺改進，施工設備提升，打造優質工程；

● 開發改進施工平臺，提升硅酸鋁纖維爐襯表面平整度，隧道窯保溫內襯平整更美觀；

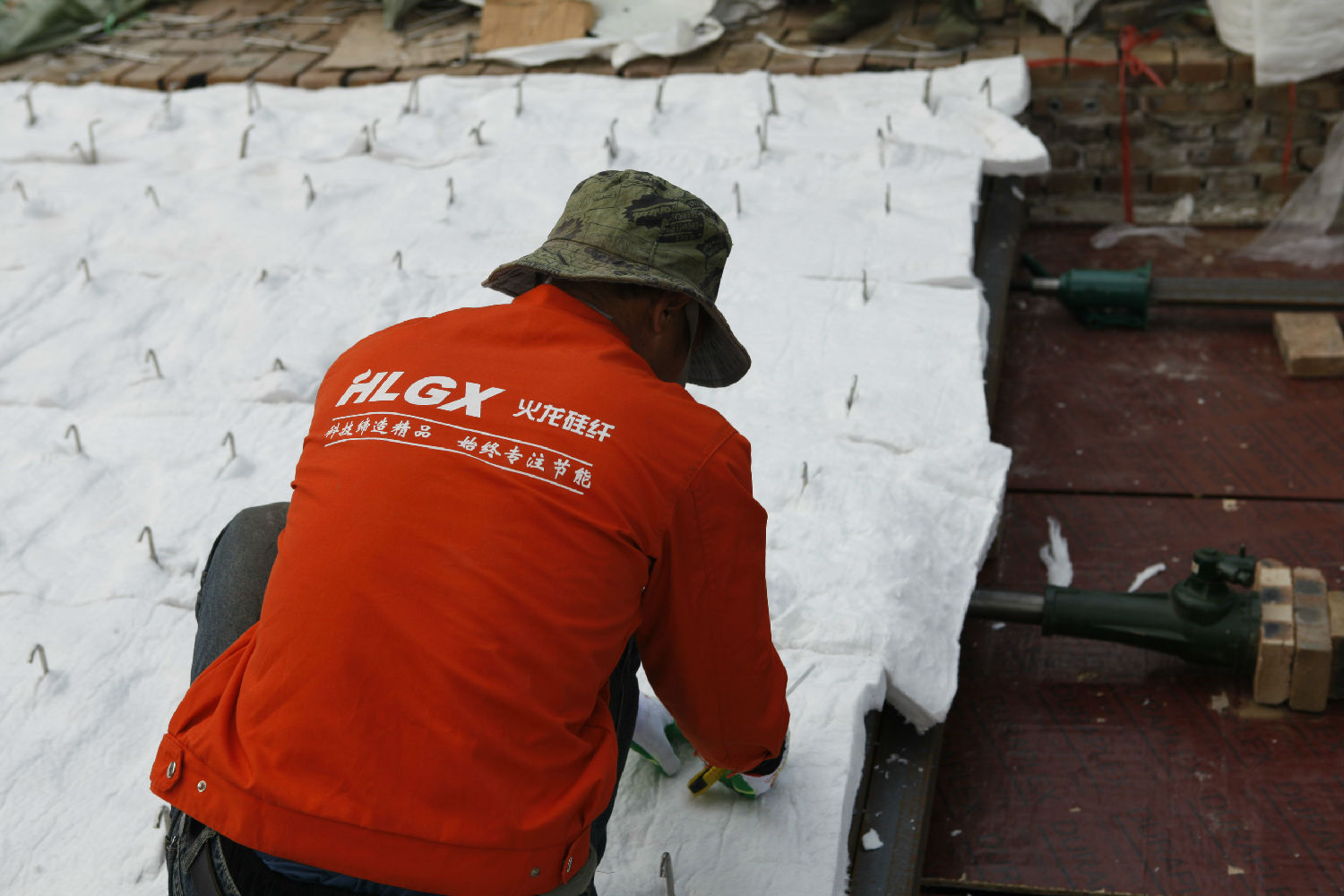

● 千斤頂擠壓，提高工作效率，增強牢固度。

我們注重：成品的原材料

我們重視：現場的施工細節

我們關注：窯爐的運行及維護

舉例效果展示： 使用輕質陶瓷纖維材料后，楊營磚廠每年節省能耗54萬元左右。

　　每塊磚節省的能耗：（380-320）Kcal/kg*2.63kg=157.8Kcal

　　磚廠一年節省的能耗：157.8 Kcal/塊*100000塊/天*300天=4.73*109 Kcal

　　每年節省的能耗折合標準煤為4.73*109 Kcal/7000 Kcal=6.77*105kg

　　煤價按800元/噸，一年降低能耗產生的經濟效益為 6.77*106kg*800元/1000kg=541600元

2015年隧道窯纖維爐襯保溫施工部分經典案例：
