焦化廠(chǎng)焦罐蓋保溫概述：

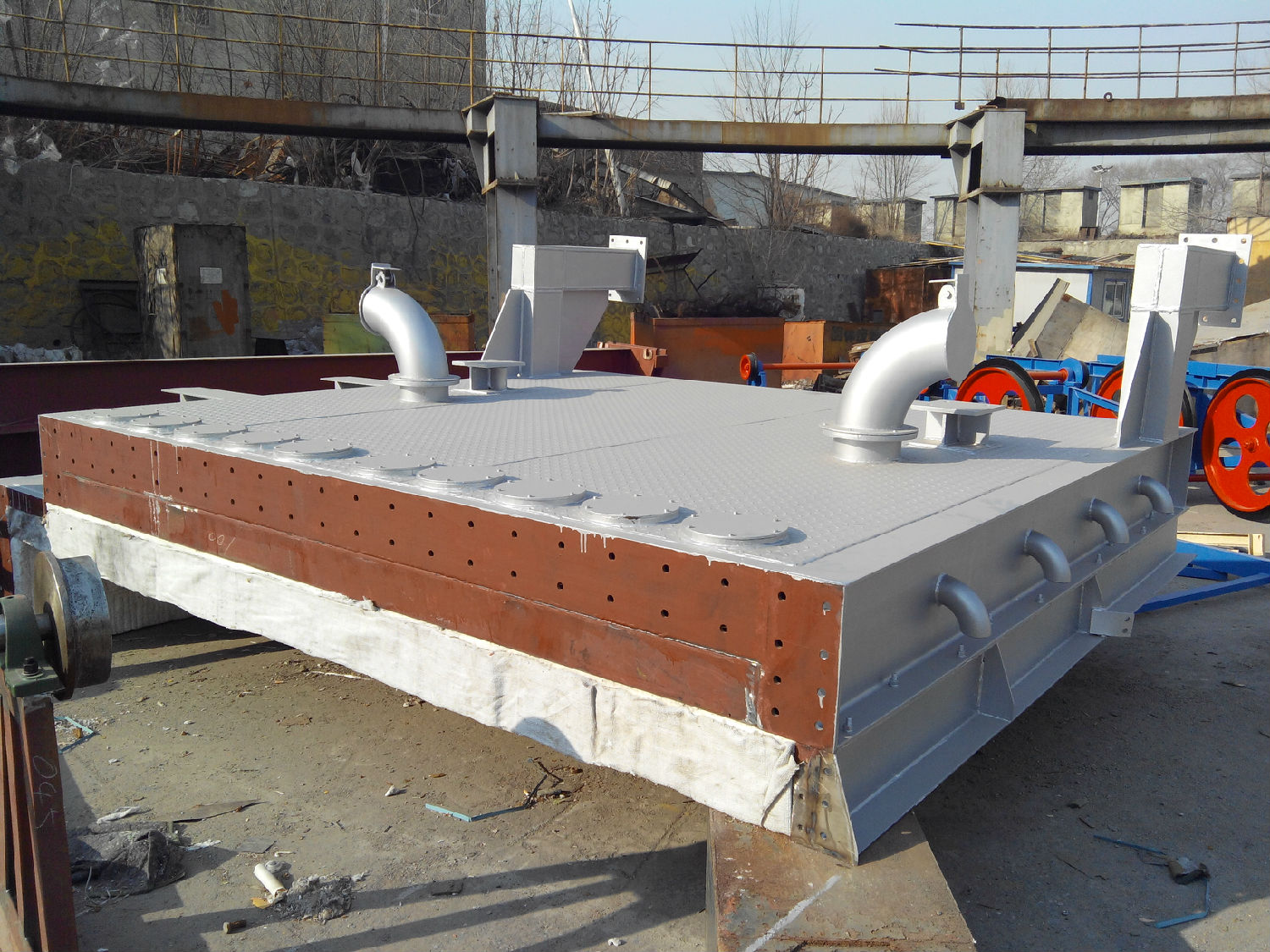

　　焦罐蓋作為干熄焦提升機的附屬設備,其主要作用是防止焦罐內紅焦高溫對提升機的損壞并防止粉塵飛揚。其主要包括：焦罐蓋本體、密封板、隔熱材料、焦罐蓋的導向裝置。焦罐蓋主要形態(tài)有方形焦罐蓋和圓形焦罐蓋兩種。

干熄焦焦罐蓋保溫使用溫度：

　　焦炭流程是指推焦車(chē)將約1100℃的紅焦由炭化室推出，經(jīng)攔焦車(chē)導焦柵，落入熄焦車(chē)的旋轉焦罐中，在電機車(chē)拖動(dòng)下，引至提升塔下，由提升機將焦罐提升到提升塔上限，然后平移到干熄爐頂。

　　焦罐蓋長(cháng)期工作溫度為1100℃，一般不超過(guò)1200℃，為避免隔熱材料的原因導致整個(gè)設備耽誤使用，也為了使隔熱材料延長(cháng)工作壽命降低溫度危險系數，設計院所推薦使用1400含鋯型陶瓷纖維模塊+1400含鋯型陶瓷纖維毯、1400型含鋯陶瓷纖維板做輕質(zhì)保溫層。

干熄焦焦罐蓋耐火隔熱材料早期采用不銹鋼網(wǎng)固定的方式，而在實(shí)際應用，不銹鋼網(wǎng)易氧化脫落致使干熄塔不能工作。公司與配套廠(chǎng)家經(jīng)多次試驗最終確定采用含鋯型陶瓷纖維模塊，固定用螺栓包在隔熱材料內，離熱面還有一段距離，解決了高溫氧化問(wèn)題，該方案在給國外客戶(hù)提供的提升機中得到了國外客戶(hù)肯定，并延用至今。

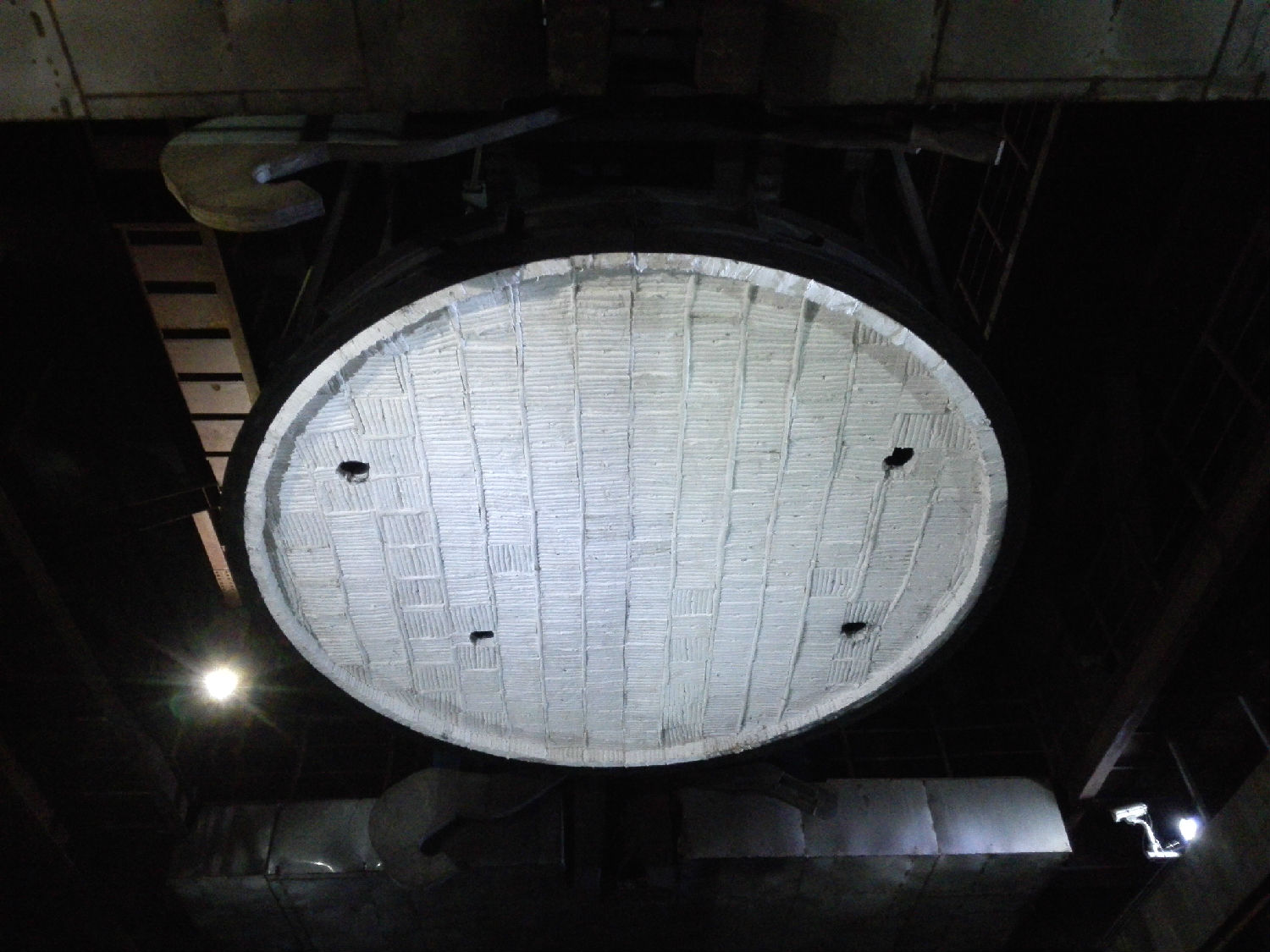

火龍熱陶瓷的耐火纖維材料主要應用到焦罐蓋的底部，即與焦爐接觸的一面。目前焦罐蓋主要采用的耐火材料為含鋯陶瓷纖維模塊，耐溫度1400℃。

　　目前我公司供材與施工的焦罐蓋用含鋯陶瓷纖維模塊，主要尺寸為300*300*200/180mm，邊緣部位為150*180/200*150mm，實(shí)際情況以客戶(hù)焦罐蓋圖紙為準，配套310S不銹鋼錨固件。

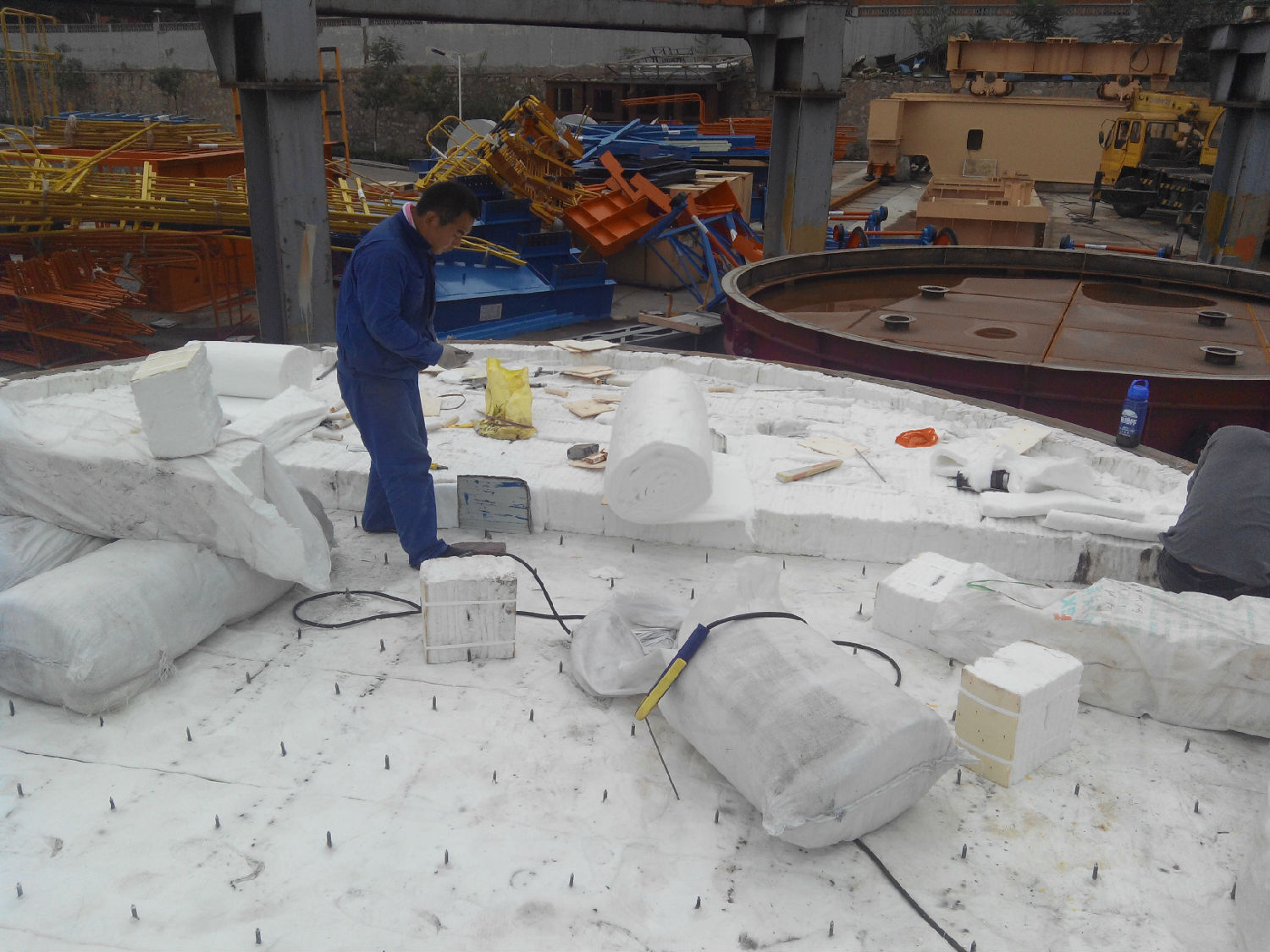

焦化廠(chǎng)焦罐蓋保溫層鋪-模塊復合爐襯結構：

保溫層:總厚度200mm/180mm/150mm；

背襯層:采用陶纖毯HLGX-512，厚度20mm；

熱面:采用陶瓷纖維模塊HLGX-589，厚度180mm/150mm；

耐火棉表面：涂刷一層高溫固化劑。

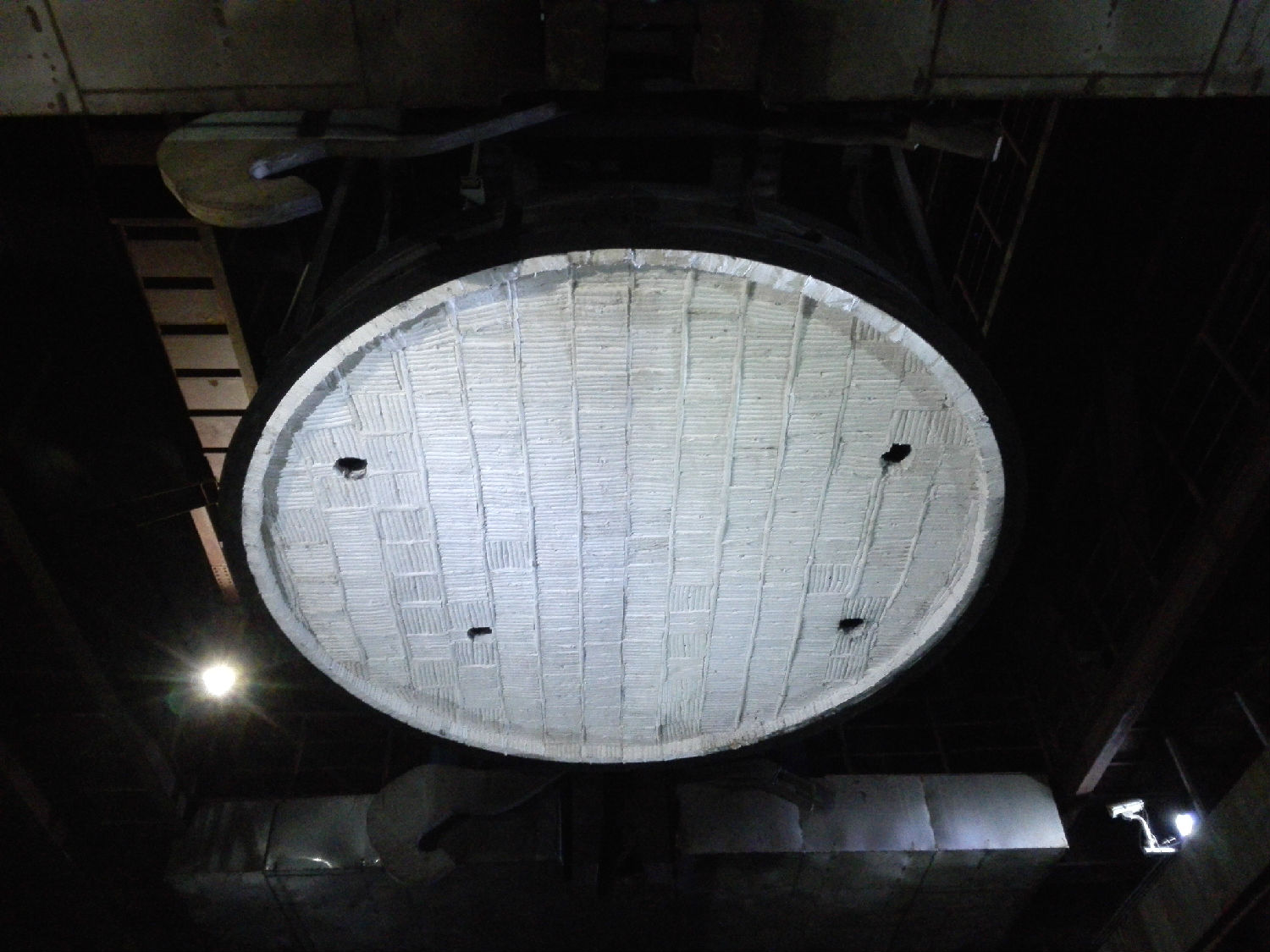

陶纖模塊的排列方式:采用“兵列式”排列；

層間補償毯:陶瓷纖維毯HLGX-512，采用“U”型耐熱鋼釘固定；

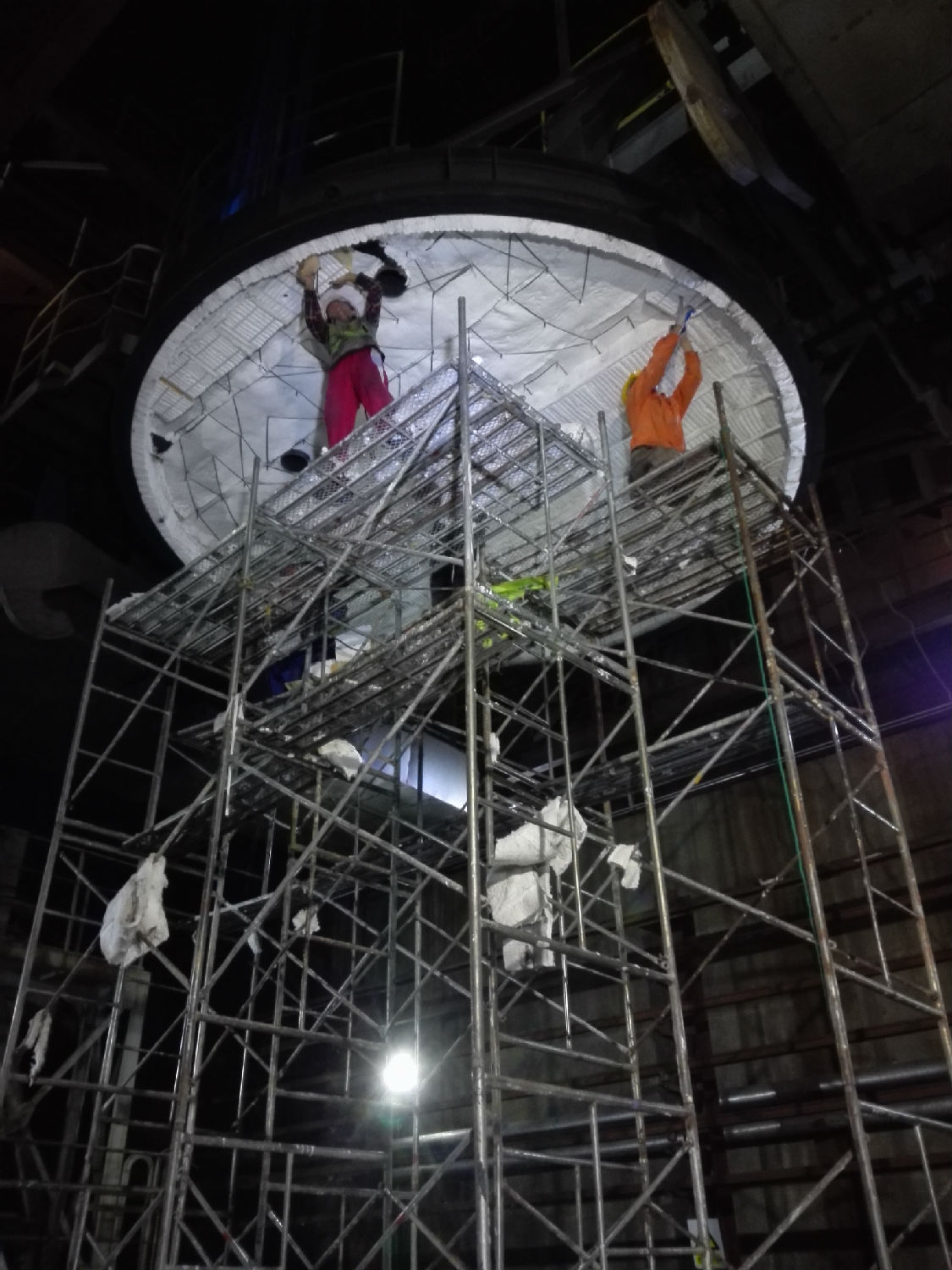

現場(chǎng)安裝客戶(hù)與安裝后運輸采取不同方案：需要運輸的焦罐蓋，兩蓋對接處用纖維布包裹，盡更大程度減少在運輸安裝時(shí)因碰撞產(chǎn)生的破壞。

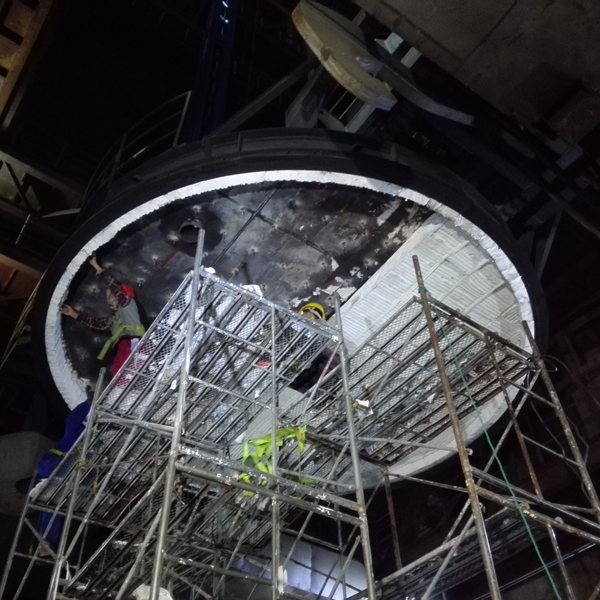

焦罐蓋保溫上的隔熱材料采用模塊安裝，密度為220kg/m³，完全符合GB/T3003-2017中對模塊的相關(guān)參數規定。剛安裝過(guò)的模塊比較松軟，正因其這種特性才使其內部纖維充滿(mǎn)大量空氣，達到良好的隔熱效果，使用過(guò)的模塊因為高溫火焰的烘烤及大量煙氣硫化反應會(huì )使隔熱材料逐漸變硬，同時(shí)隔熱效果下降，使用年限3年左右。但為保證焦罐蓋保溫隔熱效果更佳，建議客戶(hù)對焦罐蓋耐材，每半年涂刷一次高溫表面固化劑進(jìn)行表面防護，或每年更換一次陶瓷纖維模塊。

部分焦罐蓋保溫案例合作方：

● 太原重工股份有限公司

● 銀川天地奔牛銀起設備有限公司（原銀川起重機廠(chǎng)）

● 大連大起大重集團公司

● 首鋼京唐鋼鐵聯(lián)合有限責任公司（曹妃甸）

● 中冶焦耐工程技術(shù)有限公司

● 河南順成煤焦化有限公司

● 大連華銳重工有限責任公司

● 唐鋼美錦（唐山）煤化工有限公司

● 徐州滕達焦化有限公司

● 浙江衢州元立金屬制品有限公司

● 北京中日聯(lián)節能環(huán)保工程技術(shù)有限公司

● 上海五冶集團

● 濟鋼集團國際工程技術(shù)有限公司

● 中信重工（洛陽(yáng)）節能技術(shù)工程有限公司

● 山東臨沂燁華焦化

● 唐山九江線(xiàn)材下屬九江焦化

● 廣西防城港盛隆冶金焦化廠(chǎng)有限公司

● 寧夏申銀特鋼股份有限公司

● 山西潞寶集團晉鋼兆豐煤化工有限公司

● 唐山建龍實(shí)業(yè)有限公司

● 唐山首鋼京唐西山焦化

● 山西立恒鋼鐵股份有限公司

● 河北宣化鋼鐵廠(chǎng)

● 吉林建龍實(shí)業(yè)有限公司

以上僅僅為部分客戶(hù)，如需更多信息，就近考察等，請聯(lián)系火龍熱陶瓷公司，咨詢(xún)熱線(xiàn)：400-0531-696。
