火龍陶瓷纖維材料在磚瓦隧道窯上的應用及節能技術改造

濟南火龍熱陶瓷有限責任公司

　　Jinan Huolong Thermal Ceramics CO.,LTD.

　　目     錄

　　一、公司簡介

　　二、火龍HLGX系列產品介紹

　　三、火龍陶瓷纖維在磚瓦隧道窯上的應用及節能效果

　?。ㄒ唬┐u瓦隧道窯簡介

　?。ǘ┗瘕執沾衫w維在磚瓦隧道窯上的應用

　?。ㄈ┨沾衫w維材料與傳統重質材料的比較優勢

　　四、應用結論

　　一、公司簡介：

　　濟南火龍熱陶瓷有限責任公司是一個集陶瓷纖維產品研發、生產、銷售、應用為一體的企業，是國內大型陶瓷纖維和納米孔體隔熱材料生產研發基地。

　　公司生產裝備先進、技術力量雄厚。主營陶瓷纖維系列產品、玻璃纖維系列產品、不定形耐火材料系列產品、可拆卸保溫套系列產品。公司擁有工業窯爐用棉、毯、氈、管殼、繩、板、紙、布、模塊、澆注料、噴涂料、耐火磚、硅鈣板等不同形態的產品三十余種。新開發的納米復合絕熱材料具有比空氣還低的導熱系數。

　　公司通過了ISO9001國際質量體系認證，擁有專業的熱工設備保溫部門，可以為客戶提供技術可行、經濟合理的熱工設備耐火層砌筑及管道保溫結構。公司還擁有窯爐溫施工隊伍可以為用戶提供各種復雜工況條件下的施工服務。

　　公司以?xún)?yōu)良的產品質量和規范的施工服務，在全國磚瓦隧道窯窯頂及窯車保溫節能改造方面贏得了不俗的口碑。公司自2006年成立以來在全國各地就新建隧道窯吊平頂、拱頂隧道窯改造、窯車改造、輪窯窯頂改造、移動式隧道窯安裝等保溫節能項目開展以來，先后在山東、河北、河南、黑龍江、吉林、遼寧、新疆、云南、海南、廣東、廣西、福建、湖南、江西、重慶等30多個省及越南、泰國、馬來西亞等多國承接隧道窯窯頂節能保溫耐材和施工項目。

　　承蒙感恩廣大用戶對火龍公司的信任與厚愛，我們將始終堅持“為客戶提供有競爭力的高溫隔熱解決方案”的企業宗旨，為客戶提供持續優質的服務。

　　二、火龍HLGX系列產品介紹

　　陶瓷纖維材料性能特點：

　　火龍陶瓷纖維類制品采用無爐襯水冷壁自熔式、連熔連甩生產工藝，雙面針刺成型；纖維長、直徑均勻、抗拉強度高；制成的纖維模塊，膨脹率大、抗氣流沖刷能力強、熱穩定性好。

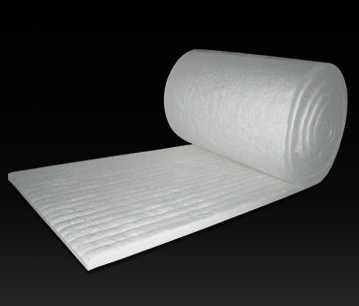

（1）HLGX-212型甩絲雙面針刺纖維毯性能參數

　　①主要物理性能：

　　體積密度              128kg/m³

　　抗拉強度（128kg/m³、25mm厚）      ≥0.04MPa

　　加熱永久線變化率（850℃×24h）     ≤3%

　　導熱系數（容重128kg/m³）

　　200℃（平均溫度）            0.040～0.055w/m.k

　　400℃（平均溫度）            0.080～0.105w/m.k

　　600℃（平均溫度）            0.150～0.190w/m.k

　?、诩夹g(shù)參數：

　　長度:長度尺寸為7200mm,或按用戶要求剪切長度。

　　寬度:加工寬度為610/1220 mm。

　　厚度:主要規格為10~50 mm。

　　③外形尺寸偏差：

　　毯的外觀表面平整，邊緣無毛邊、無撕裂、孔洞、脫層、夾心層等，手感柔軟彈性好。

　　④外形尺寸偏差為：

　　長度              ±10mm

　　寬度              -2/+10mm

　　厚度              ±2mm

　?、莅b：編織袋包裝。

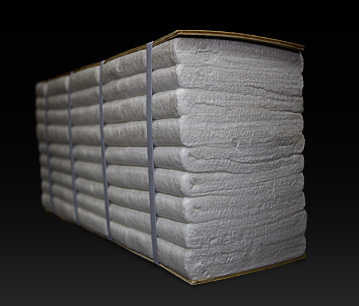

    （2）HLGX-289Z型陶瓷纖維（硅酸鋁）折疊塊性能指標

　　分類溫度              1260℃

　　工作溫度              1000℃

　　永久線變化率 (1100℃×24h )     ≤-3%

　　體積密度              200Kg/m³

　　導熱系數:

200℃（平均溫度）    0.050～0.060(w/m.k)

　　400℃（平均溫度）    0.095～0.120(w/m.k)

　　600℃（平均溫度）    0.160～0.195(w/m.k)

　　規格尺寸：       600*300*300mm

　　包裝形式：       編織袋

　　（3）HLGX-389Z型陶瓷纖維（硅酸鋁）折疊塊性能指標

　　分類溫度              1260℃

　　工作溫度              1100℃

　　永久線變化率 (1100℃×24h )     ≤-3%

　　體積密度              200Kg/m³

　　導熱系數:

200℃（平均溫度）    0.050～0.060(w/m.k)

　　400℃（平均溫度）    0.095～0.120(w/m.k)

　　600℃（平均溫度）    0.160～0.195(w/m.k)

　　規格尺寸：       600*300*300mm

　　包裝形式：       編織袋

　　（4）火龍HLGX®高溫表面固化劑

　　火龍HLGX®陶瓷纖維高溫表面固化劑，是火龍公司開發的新型纖維表面固化劑。該產品一般呈乳白色乳濁液，由無機結合劑、分散劑、添加劑等材料配制而成，它可以提高纖維抗風蝕、煙侵、油污的性能及保溫材料定型，可顯著延長纖維材料使用壽命。

　　三、火龍陶瓷纖維在磚瓦隧道窯上的應用及節能效果

　　（一）磚瓦隧道窯簡介

　　隧道窯是由一列窯車組成移動窯底的隧道式連續作業的熱工設備。由窯體、燃燒裝置、通風設備、窯車、窯門及附屬的推車機等組成。其特點是生產能力大、燒成制品質量穩定、機械化自動化程度高及勞動條件好。主要用于燒成磚、各種耐火制品，也可用來煅燒耐火原料與半成品。

　　18世紀中葉第1次建成以煤為燃料燒普通建筑用磚的隧道窯。在耐火材料工業上的應用始于19世紀初。隨后在窯的結構、熱工制度及提高產品質量等方面不斷完善與改進。20世紀70年代開始試用電子計算機控制。隧道窯已成為耐火制品的主要燒成設備。

　　中國耐火材料工業的第1座燒成粘土磚隧道窯于1956年3月在太原鋼鐵公司耐火材料廠建成。隨后又陸續建成燒成硅磚、鎂磚、高鋁磚隧道窯及高溫隧道窯。

　　隧道窯類型通常按所燒成制品的種類分有頁巖、煤矸石、粘土磚隧道窯、硅磚隧道窯、高鋁磚隧道窯、鎂磚隧道窯和燒成高純制品及堿性制品的高溫隧道窯。

　　隧道窯按工作斷面寬度分為小斷面隧道窯（＜2.5m）、中斷面隧道窯（2.5m～4.5m）、大斷面隧道窯（＞4.5m）；新建隧道窯小于3m的斷面將逐漸被淘汰。

　　磚瓦隧道窯按工藝布置分為直線式隧道窯、并列式隧道窯。直線窯是烘干段與焙燒段在一條線上；并列窯是烘干段與焙燒段并列分開，有一烘一燒、一烘兩燒、兩烘兩燒、兩烘三燒等等。

　　一般的磚瓦隧道窯的燒結溫度在950℃～1050℃之間，隧道窯焙燒段沿長度方向分為預熱帶、燒成帶（高溫段）、冷卻帶。每隔一定時間推車機將裝有磚坯的窯車，從窯前端推入窯內。磚坯入窯后開始被煙氣預熱，隨著窯車向燒成帶移動加熱至規定的燒結溫度并經一定時間保溫，制品即可燒成，燒成制品經冷卻帶冷卻后出窯。

　　（二）火龍陶瓷纖維在磚瓦隧道窯上的應用

　　濟南火龍公司根據過去幾年上千臺大型工業爐纖維爐襯的施工經驗，并結合磚瓦隧道窯的實際特點，在保證隧道窯安全運行的基礎上，提出了磚瓦隧道窯窯頂由重質耐火材料改為陶瓷纖維平鋪毯、補償毯及陶瓷纖維折疊塊相結合，利用“T+L”錨固件吊掛的方式。陶瓷纖維折疊塊采用硅酸鋁甩絲針刺毯，在加工過程中，均保持一定比例的壓縮量，在安裝完畢后，打開打包帶使相鄰折疊塊膨脹擠壓，形成無縫隙的整體吊頂結構。此結構施工方便、快捷，結構穩定性好，檢修方便，節能效果顯著。

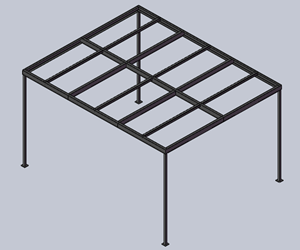

　　1. 支架的制作

　　1.1 制作支架時，根據隧道窯的斷面，采用10#槽鋼，先焊接“口”字型框架，框架四角必須焊接牢固。

　　1.2 框架下面支撐的四個腿采用10#槽鋼，焊接牢固，支撐底部焊接一塊平板做底座，支撐腿高度低于側墻“L型”平臺10公分。

　　1.3 框架內焊接角鋼加強筋。

　　1.4 框架四個側面，焊接橫向或斜向加強筋，確保支架的牢固性。

　　1.5 支架的四個腿上設置千斤頂支撐點，框架上部鋪設硬木板，最后把框架升高到與側 墻“L型”平臺齊平。

　　2. 陶瓷纖維折疊塊的安裝步驟

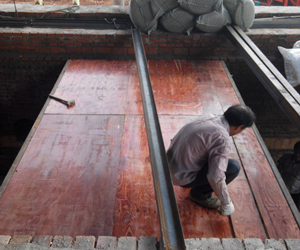

　　2.1 首先用千斤頂抬高支架，使木板的表面提升到吊頂底面的設計高度。

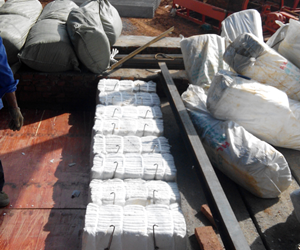

　　2.2 安裝單排陶瓷纖維折疊塊

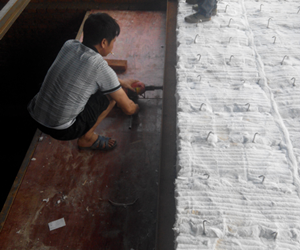

　　2.2.1 單排陶瓷纖維折疊塊安裝順序：從一端到另一端依次安裝。先將2個L型錨固件插入折疊塊的一側，且L型錨固件的間距和L型錨固件到折疊塊邊緣的距離約為200mm，再以同樣的間距插入2個T型錨固件后放到支架上，接著安裝第2塊折疊塊，然后插入2個T型錨固件，安裝第3塊折疊塊，依次類推。安裝到每排最后一塊折疊塊時，插入2個L型錨固件，用專用撬棍擠進去，（斷面帶有L型小平臺的兩端可不用L型錨固件）。

　　2.2.2 每排安裝完成后，松開此排的打包帶，把每排的端面拍平。

　　2.2.3 每排折疊塊和錨固件的安裝數量應嚴格符合圖紙。

　　2.3 安裝補償毯

　　2.3.1 每排陶瓷纖維折疊塊之間用U型錨固件固定同樣溫度等級的陶瓷纖維毯，U型錨固件的間距約為500mm，補償毯壓縮比控制在75%-80%，以確保纖維的回彈性；一般20mm的纖維毯對折成40mm厚“U”型，壓縮為30mm厚。

　　2.3.2 補償毯之間如果存在交接縫，應用陶瓷纖維毯填實。

　　2.4 每裝3排或6排陶瓷纖維折疊塊后，設置木條或槽鋼，用千斤頂頂壓。

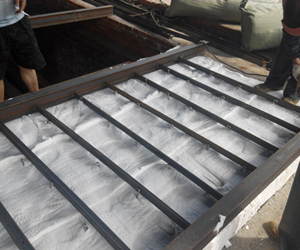

　　2.5 用千斤頂頂壓到設計尺寸后，鋪設兩層陶瓷纖維平鋪毯，錯縫拼接，錨固件要漏出，以便于焊接。

　　2.6 放置工字鋼角鋼，錨固件要緊貼角鋼焊接，滿焊，依次焊牢完成錨固件。

　　2.7 焊接工作完成后，釋放千斤頂壓力，平臺前進，重復上述步驟至吊頂結束。

　　2.8 陶瓷纖維折疊塊安裝和修整完畢后，在其下表面均勻噴涂表面固化劑，使用前桶裝固化劑攪拌均勻，倒入噴霧器內，來回在纖維底部噴涂，以2mm為宜，使纖維表面形成一層硬殼，抗風侵、煙侵，抵抗風速25m/s。

　　3、注意事項

　　3.1錨固件焊接完成后，要用錘逐個敲擊，檢查焊接質量。

　　3.2吊頂完成后，檢查下表面塊與塊、塊與補償毯之間是否有縫隙，若有縫隙應用同等級的纖維毯填實。

　　3.3留設通風口及通風通道。鋼結構吊頂保溫安裝完后，窯墻起高35～50公分，頂部蓋水泥樓板，窯墻起高部分砌成花墻結構，作為隧道窯的通風通道。主要起到散熱的作用，防止鋼結構過熱。

　　3.4投煤孔可以采用小于投煤孔直徑的鋼管一端加工成鋸齒狀，在保溫層上旋出孔來，投煤管底端位于保溫層2/3位置，投煤孔的位置盡量錯開鋼結構及錨固件。

　　（三）、陶瓷纖維材料與傳統重質材料的比較優勢

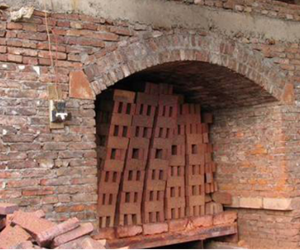

　　傳統的磚瓦隧道窯窯頂多為耐火磚砌筑的拱形頂或懸掛式平頂，也有用耐火澆注料預制塊砌筑的平頂。耐火磚、耐火澆注料都屬于重質耐火材料，和硅酸鋁纖維相比，熱容量高，導熱系數高，施工周期長，養護復雜。由于能耗高、窯墻負載大容易導致變形、開裂甚至坍塌等問題，檢修麻煩、增加生產成本、影響生產。

　　1.陶瓷纖維材料與傳統的耐火磚、澆注料等重質材料相比具有的優勢

1.1重量輕（減輕窯墻負荷、延長窯體壽命）：陶瓷纖維是一種纖維狀耐火材料，常用的陶瓷纖維毯，體積密度為96～128Kg/m³，而采用纖維毯折疊而成的耐火纖維模塊體積密度在200～240 Kg/m³之間，重量是輕質耐火磚或耐火澆注料的1/5～1/10，是重質耐火材料的1/15～1/20?？梢?jiàn)，陶瓷纖維材料可以實現窯頂的輕型、高效化，減輕窯體負荷，延長窯體壽命。

1.2低熱容量（吸熱少、升溫快）：低熱容量意味著窯頂在工作作中吸收的熱量少，同時升溫的速度加快。陶瓷纖維的熱容量?jì)H為輕質耐熱襯里和輕質耐火磚的1/10，大大減少了窯內溫度操作控制中的能源耗量。

1.3低導熱率（熱損失少）：陶瓷纖維材料在平均溫度200℃時，導熱系數小于0.06W/mk，平均400℃時小于0.10 W/mk，約為輕質耐熱不定型材料的1/8，為輕質磚的1/10左右，而陶瓷纖維材料與重質耐火材料的導熱系數相較而言，可以忽略不計。所以耐火纖維材料的絕熱效果非常顯著。

1.4施工簡便：施工人員經過基本培訓即可上崗，施工技術因素對窯頂絕熱效果的影響小。

1.5抗熱震：纖維折疊模塊對劇烈的溫度波動具有特別優良的抵抗性能，在被加熱物料能承受的前提下，纖維折疊模塊窯頂可以快速加熱或冷卻。

1.6無需烘爐：無需烘爐程序（如：養護、干燥、烘烤、復雜的烘爐過程以及寒冷天氣下的保護措施），爐襯施工完畢即可投入使用。

綜上，陶瓷纖維折疊塊吊掛結構窯頂比傳統窯頂節能效果顯著，在已經安裝的磚瓦隧道窯運行中，停止投煤供風48小時后，重新投煤供風仍能正常焙燒，這在普通隧道窯運行中是不可能達到的。將輕質、高溫陶瓷纖維等不同材料合理地進行組合裝配，實現了窯室爐墻的輕型化、低蓄熱、抗熱震、整體性好易于維護、爐溫可控性強，燒成品質量穩定。

　　2、陶瓷纖維材料比較傳統重質材料產生的經濟效益

　　現在以日產10萬標磚的山東某斷面3.6米的直線隧道窯為例，計算使用陶瓷纖維材料吊頂后，相比使用重質材料吊頂的節能效率。使用輕質陶瓷纖維材料后，該磚廠燒結磚單位產品能耗標準由原來的380Kcal/kg降低到320Kcal/kg，節能效率達到16%。以此計算該磚廠每年節能帶來的經濟效益。

　　2.1每年節省的能耗

　　以磚廠每年正常生產300天計算。標磚尺寸是240*115*53，重量與材質和磚的密度有關，理論上，紅磚表觀密度約1800kg/m³，也就是一塊紅磚重量約等于2.63kg。

　　每塊磚節省的能耗：（380-320）Kcal/kg*2.63kg=157.8Kcal。磚廠一年節省的能耗：157.8 Kcal/塊*100000塊/天*300天=4.73*109 Kcal。

　　2.2折合標準煤

　　標準煤亦稱煤當量，具有統一的熱值標準。我國規定每千克標準煤的熱值為7000千卡。將不同品種、不同含量的能源按各自不同的熱值換算成每千克熱值為7000千卡的標準煤。

　　每年節省的能耗折合標準煤為4.73*109 Kcal/7000 Kcal=6.77*105kg?，F在山東市場上煤價為800元/噸，故一年降低能耗產生的經濟效益為：6.77*106kg*800元/1000kg=541600元。使用輕質陶瓷纖維材料后，該磚廠每年可節省能耗54萬元左右。

　　四、應用結論

　　陶瓷纖維的應用必將產生很好的經濟效益和社會(huì )效益。毫無疑問，隨著我國對陶瓷纖維的深入研究和應用技術的不斷提高，它將被越來越廣泛的應用到磚瓦隧道窯耐火保溫上。

　　由于全球能源價格的不斷上漲，節能已成為國家關注的重點，陶瓷纖維比耐火磚、澆注料等傳統的重質耐材更節能，在磚瓦隧道窯上將得到更廣泛的應用和推廣。所以說無論是從國家產業政策及節能減排工作的要求考慮，還是從提高產品質量、節約煤炭降低成本考慮，改造老結構隧道窯、推廣陶瓷纖維吊頂的新結構隧道窯已是大勢所趨。
